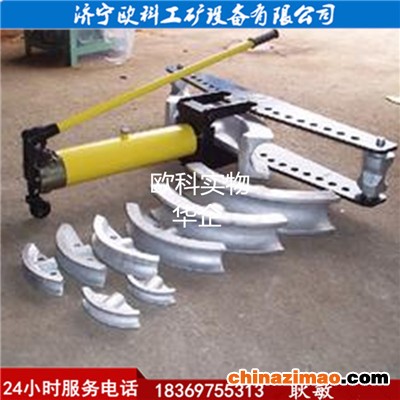

手动液压弯管机的用途：液压弯管机主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家俱，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单、移动方便、安装快速等优点。
什么是角度？什么是弧度？
角度呢顾名思义就是一个管子折一个角 九十度 60度。。。。度，当然了角度又分为小角度和大角度，今天给大家讲一个简单方便实用型的手动液压弯管机················隆重登场
手动液压弯管机 顾名思义用手通过液压杆进行对管子进行一种塑造
手动液压弯管机分为一寸。二寸。三寸以及四寸的
一寸对应的的是25.4mm圆形钢管以下的都可以使用
二寸的对应的是60mm圆形钢管以下的都可以使用
三寸的对应的是89mm圆形钢管以下的都可以使用
四寸的对应的是108mm圆形钢管以下的都可以使用
当然了这个机器也不是万能滴 它针对的是管子壁厚相对大一些的例如2.75mm、3mm以下的管子厚度
SWG手动液压弯管机（手动弯管机）技术参数
型 号 SWG-2a SWG-3b SWG-4d
压力(MPA) 44 55 62
工作行程(mm) 250 320 420
弯管角度 π/2≤απ π/2≤απ π/2≤απ
曲率半径 4d 4d 4d
管子外径（直径φ）
壁厚（mm) 21.3×2.75 26.7×2.75 33.5×3.25
42 ×3.25 48×3.5 60×3.5
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0 21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0 108×4.5
整机重量(kg) 60 130 190
外形尺寸(mm) 76×38×23 96×42×28 122×48×29
SWG液压弯管机使用方法
l、将手动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小，选择相应的弯模，装在活塞杆顶端，将两个支承轮相应的尺寸槽面向着弯模，特别注意支承轮应放在翼板面边的所相应尺寸孔内，“最大规格最外孔。以此类推。避免两支承轮位置不对称，造损坏模子及机件。
3、放好工件后将上翼板盖上，先用快泵使弯模压到工件件，再用慢泵将工件压到所需角度，弯好后打开关,工作活塞将自动复位，翻开上翼板，将工件取出。
四、注意事项：
1、手动液压弯管机使用前首先检查油箱内的油是否充足，如不足应加满。
2、工作前开关—定要关死；否则压力打不上，并把加油螺塞拧松，以便油箱通气.
3、所弯管材的外径一定要与弯模凹槽贴合，否则工件会产生凹瘪现象或将模子涨裂。
4、焊接管的焊缝在要处于弯曲处正外侧或正内侧。弯曲过程中两支承轮要同时转动且工件在支承轮的凹槽内滑动，如单面不动应停止操作。
5、手动液压弯管机平时做好设备的清洁保养工作，加油要清洁，—定要经80目以上滤网过滤，油滤装置要定期清洗
6、手动液压弯管机使用15号机械油。
手动弯管机易损件
为方便用户维修，将手动液压弯管机易损密封件放入备件袋中。 可能发生的故障及排除方法：
1、活塞杆伸出一定长度后摇动手柄，项杆一伸一缩。 加油螺塞未拧松 拧松加油螺塞 泵体中出油阀口不密封出油阀钢球不园整 油中有垃圾，应换干净的机油，更换钢球。
2、大、小泵活塞杆处渗油 密封圈损坏 将备件袋中密封圈换上
3、开关处渗油 开关内压圈太松 拆下限位螺钉和开关后，拧紧压圈
4、顶杆顶出无力， 不能工作。 开关内钢球密封不好开关顶端没有顶牢钢球或 掉落钢球 调换钢球拧紧开关，如无钢球，应加钢球。
5、顶杆顶端漏油 活塞杆顶端密封圈损坏 更换14×2.4 O型密封圈(自备)
6、大、小泵吸油不足 滤网器内滤网上附有垃圾或油量不足 拧下12序号零件，用汽油清洗网体并加满油。
7、模子安装孔裂开 模子项出时有侧向载荷 如：弯过的工件再弯时位置未放正 检查两个支承轮位置是否对称，支承轮和工件贴合处涂油，放正第二次弯曲的位置。 8、拾泵也称冒泵、回泵 出油阀钢球不能正常复位 将作用杆(15）伸出，使柱塞泵上有压力时， 在手柄座(14)上用郎头敲击几下即可使阀 球复位。
