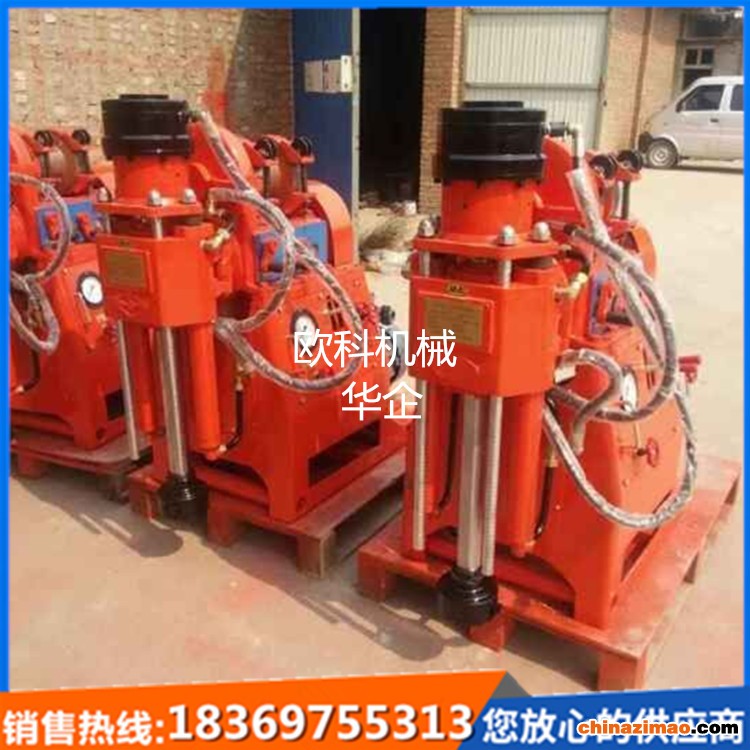

架柱式气动打孔钻机zqjc架柱式气动钻机 煤矿用ZQJC-360气动架柱式钻机 正反转架柱钻机 架柱式气动钻机 zqjc气动支撑架柱式钻机 矿用气动架柱式钻机 ZQJC-150气动架柱式钻机
1. ZQJC系列：ZQJC-150 ZQJC-200 ZQJC-300 ZQJC-360，ZQJC-360/7.1为国内同类型扭矩较大气动架柱钻机。
机器主机回转具有正反转功能，可轻松钻机和推出钻具；进给采用独立马达，给进力大，故障率低；通过控制进气量，可以调节回转速度和给进速度。
该系列钻机可以配套使用高效螺旋钻杆和地质钻杆，广泛应用于煤矿探水、注水、探排瓦斯、泄放压力孔、巷道帮锚杆孔等的钻孔施工。
2.气动架柱式钻机的工作原理
以压缩空气为动力通过回转马达换向阀控制回转马达的回转及换向压缩空气驱动齿轮马达旋转经两级减速后驱动主轴旋转进而带动钻具工作通过支撑气缸换向阀控制气缸的顶紧及松开通过进给马达换向阀控制钻机的前进及后退。
3.气动架柱式钻机的技术参数
|
序号 |
基本性能参数 |
单位 |
参考值 |
||||||||||||
|
1 |
钻机型号 |
- |
ZQJC-220/7.0 |
ZQJC-260/8.0 |
ZQJC-300/9.0 |
ZQJC-360/7.1 |
|||||||||
|
2 |
工作压力 |
MPa |
0.4 |
0.5 |
0.63 |
0.4 |
0.5 |
0.63 |
0.4 |
0.5 |
0.63 |
0.4 |
0.5 |
0.63 |
|
|
3 |
额定转矩 |
N·m |
200 |
220 |
240 |
240 |
260 |
280 |
280 |
300 |
320 |
310 |
360 |
370 |
|
|
4 |
额定转速 |
r/min |
280 |
305 |
315 |
275 |
295 |
310 |
260 |
290 |
295 |
170 |
190 |
200 |
|
|
5 |
输出功率 |
kW |
5.9 |
7.0 |
7.9 |
6.9 |
8.0 |
9.0 |
7.6 |
9.0 |
9.8 |
5.5 |
7.1 |
7.7 |
|
|
6 |
负荷转矩 |
N·m |
250 |
280 |
295 |
290 |
315 |
330 |
440 |
460 |
470 |
490 |
500 |
520 |
|
|
7 |
动力失速转矩 |
N·m |
270 |
290 |
315 |
310 |
340 |
350 |
460 |
480 |
490 |
510 |
530 |
540 |
|
|
8 |
起动转矩 |
N·m |
260 |
290 |
305 |
300 |
325 |
340 |
450 |
470 |
480 |
500 |
520 |
530 |
|
|
9 |
耗气量 |
m3/min |
5 |
6 |
7 |
5.5 |
7 |
7.5 |
6.5 |
8 |
8.6 |
7 |
8 |
9 |
|
|
10 |
空载转速 |
r/min |
750 |
850 |
950 |
740 |
840 |
900 |
500 |
600 |
700 |
360 |
400 |
440 |
|
|
11 |
1/2空载转速 |
r/min |
375 |
425 |
475 |
370 |
420 |
450 |
250 |
300 |
350 |
180 |
200 |
220 |
|
|
12 |
1/2空载转速下转矩 |
N·m |
170 |
190 |
210 |
180 |
200 |
220 |
250 |
270 |
290 |
290 |
340 |
360 |
|
|
13 |
噪声 |
声功 |
dB(A) |
≤116 |
≤118 |
≤120 |
≤116 |
≤118 |
≤120 |
≤116 |
≤118 |
≤120 |
≤116 |
≤118 |
≤120 |
|
声压级 |
dB(A) |
≤106 |
≤108 |
≤110 |
≤106 |
≤108 |
≤110 |
≤106 |
≤108 |
≤110 |
≤106 |
≤108 |
≤110 |
||
|
14 |
推进力 |
kN |
6 |
8 |
10 |
6 |
8 |
10 |
6 |
8 |
10 |
6 |
8 |
10 |
|
|
15 |
导轨长度 |
mm |
2000 |
2000 |
2000 |
2000 |
|||||||||
|
16 |
导轨推进行程 |
mm |
1250 |
1250 |
1250 |
1250 |
|||||||||
|
17 |
空载推进速度 |
mm/min |
5000 |
5000 |
5000 |
5000 |
|||||||||
|
18 |
主轴倾斜角度 |
|
±70° |
±70° |
±70° |
±70° |
|||||||||
|
19 |
工作高度 |
mm |
1600 |
1600 |
1600 |
1600 |
|||||||||
|
20 |
工作高度 |
mm |
600 |
600 |
600 |
600 |
|||||||||
|
21 |
主机重 |
kg |
45 |
48 |
48 |
48 |
|||||||||
|
22 |
架柱机重 |
kg |
68 |
68 |
68 |
68 |
|||||||||
|
23 |
钻尾尺寸 |
mm |
18×18 24×24 26×26 |
||||||||||||
|
24 |
钻孔直径 |
mm |
φ76～φ89 |
φ76～φ89 |
φ76～φ89 |
φ76～φ89 |
|||||||||
4.气动架柱式钻机的结构
本机由主机和支撑机构两部分组成
1.主机由回转马达和进给机构组成
(1)回转马达由马达、齿轮箱、换向阀等部件组成。换向阀控制马达的开启及换向压缩空气通过换向阀带动马达齿轮及主轴转动从而带动钻具转动。
(2)进给机构由进给马达、换向阀、齿条和导轨等部件组成通过换向阀控制进给马达带动主动齿轮在齿条上传动从而带动回转马达前进及后退达到钻进的目的。
2.支撑机构由两个气缸、气缸连接管、气缸换向阀及副支撑组成。 高压空气通过换向阀来控制气缸的升降达到顶紧顶板稳定钻机的目的副支撑通过调节角度来起到辅助支撑钻机的作用。
